TMC5240: Integrierter 2,1A Schrittmotortreiber mit Motion-Controller von ADI Trinamic

Der neue TMC5240 von ADI Trinamic ist ein Hochleistungs-Schrittmotortreiber-IC mit integriertem Motion-Controller und seriellen Kommunikationsschnittstellen (SPI, UART) sowie umfangreichen Diagnosefunktionen.

Der TMC5240 kombiniert einen Motion-Controller mit 8-Punkt-Rampen, einen Indexer mit 256 µSchritten und zwei vollständig integrierte H-Brücken mit 36 ​​V und 2,1 A rms sowie eine verlustfreie integrierte Strommessung (ICS) ohne Shunt-Widerstände.

TMC5240-Treiber verfügen über umfangreiche Diagnose- und Schutzfunktionen wie Kurzschluss-/Überstromschutz, thermische Abschaltung und Unterspannungssperre.

Während thermischer Abschaltung und Unterspannungssperrereignissen ist der Treiber deaktiviert. Über einen Inkremental-Encoder-Eingang kann die Position des Motors überwacht werden.

Referenz- und Endschalter kann der TMC5240 direkt auslesen und verarbeiten.

Neu ist die Möglichkeit die sensorlose Lasterkennung StallGuard™ sowie die lastabhängige Stromanpassung CoolStep™ auch im flüsterleisen StealthChop™-Betrieb zu Verwenden.

Für höchstes Drehmoment steht weiterhin der patentierte SpreadCycle™-Chopper-Modus zur Verfügung.

Die ADI Trinamic TMC5240 Schrittmotortreiber-ICs bieten Funktionen zum Messen der Treibertemperatur, zum Schätzen der Motortemperatur und zum Einlesen eines externen Analogeingangs.

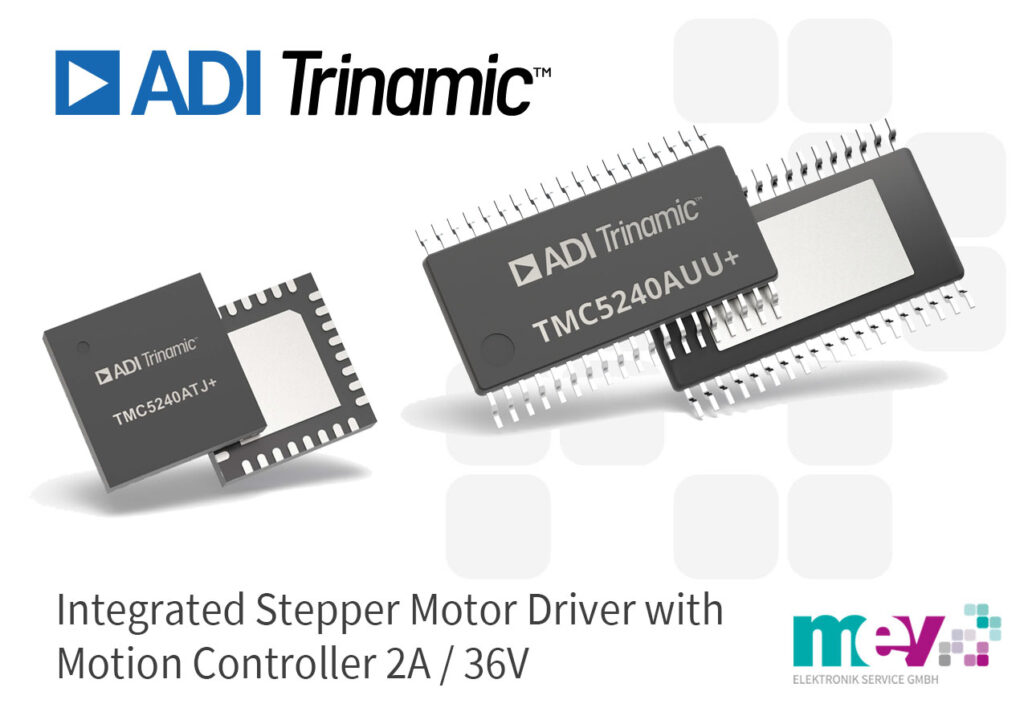

Die Treiber sind im TQFN32-Gehäuse mit 5 x 5 mm oder im TSSOP38-Gehäuse mit 9,7 x 4,4 mm erhältlich.

Zur Evaluierung sind das TMC5240-EVAL-KIT, das TMC5240-EVAL-Board und das TMC5240-BOB verfügbar.

DownloadTMC5240_datasheet.pdf
