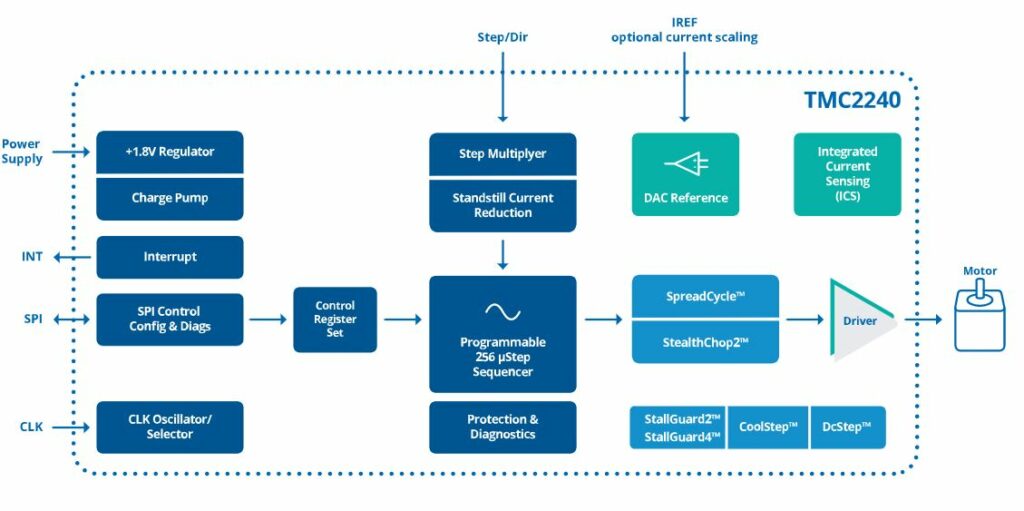

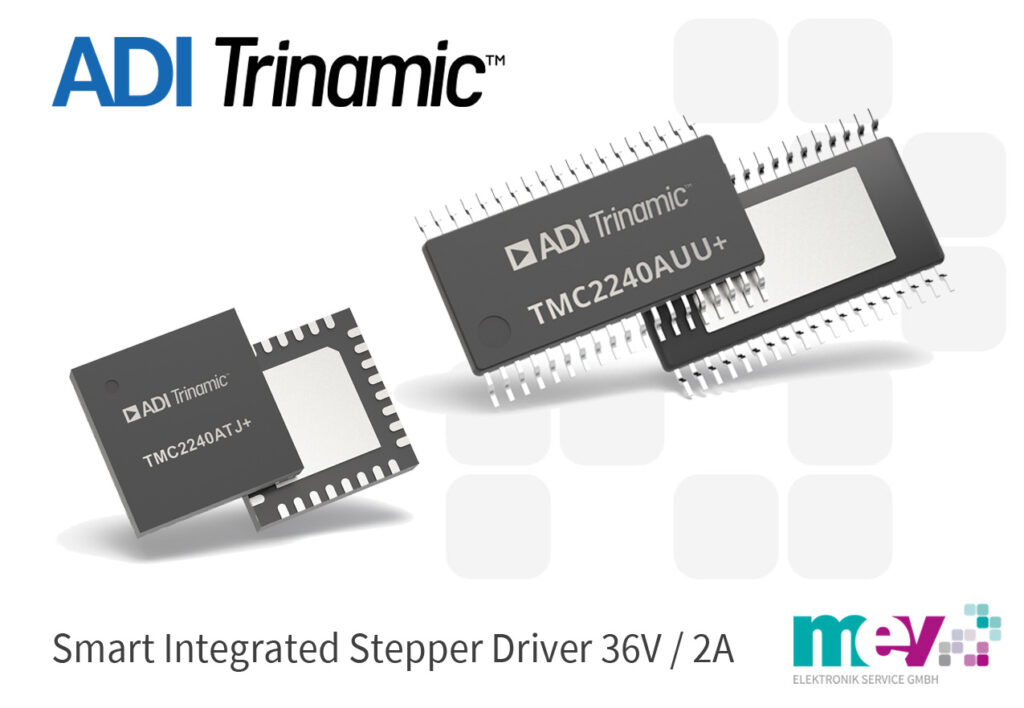

Der neue TMC2240 von ADI Trinamic sind smarte integrierte Hochleistungs-Schrittmotortreiber-ICs mit seriellen Kommunikationsschnittstellen (SPI, UART) und umfangreichen Diagnosefunktionen. Der TMC2240 kombiniert einen integrierten Indexer mit 256 µSchritten und zwei vollständig integrierte H-Brücken mit 36 V und maximal 3,0 A sowie eine verlustfreie integrierte Strommessung (ICS) ohne Shunt-Widerstände. TMC2240-Treiber verfügen über umfangreiche Diagnose- und Schutzfunktionen wie Kurzschluss-/Überstromschutz, thermische Abschaltung und Unterspannungssperre. Während thermischer Abschaltung und Unterspannungssperrereignissen ist der Treiber deaktiviert. Die ADI Trinamic TMC2240 Schrittmotortreiber-ICs bieten Funktionen zum Messen der Treibertemperatur, zum Schätzen der Motortemperatur und zum Einlesen eines externen Analogeingangs. Die Treiber sind im TQFN32-Gehäuse mit 5 x 5 mm oder im TSSOP38-Gehäuse mit 9,7 x 4,4 mm erhältlich. Evaluationboards und Muster sind verfügbar.
Download: TMC2240_datasheet.pdf
