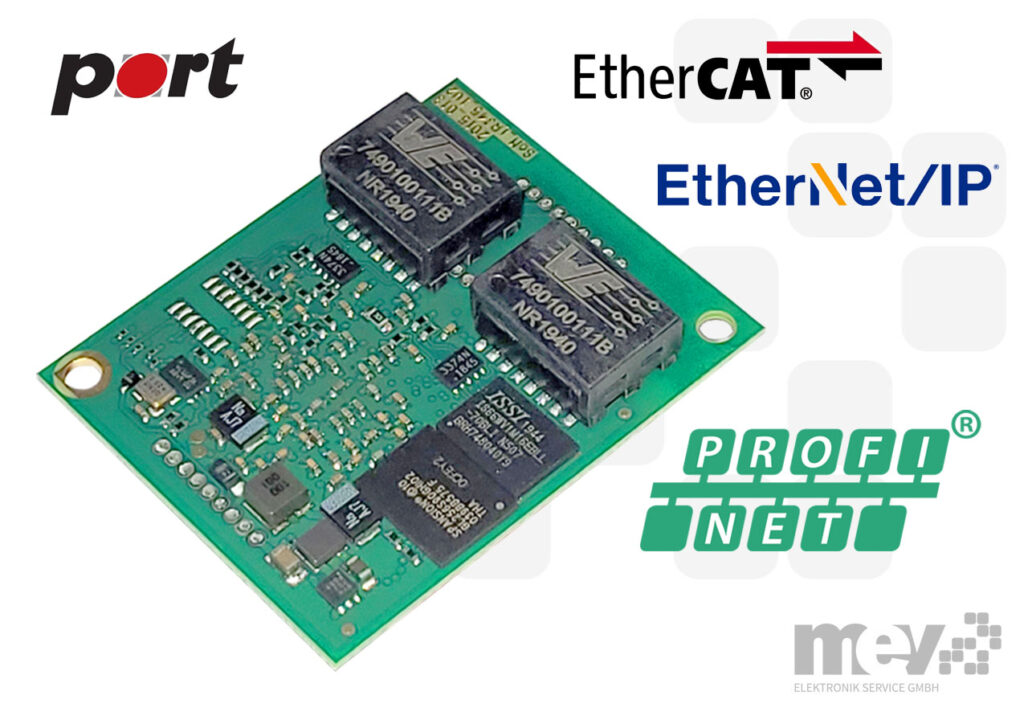

Im SoM RIN32M3-Modul ist ein Renesas-Mikrocontroller integriert, auf dem eine Protokollbibliothek läuft, die verschiedene Arten von Echtzeit-Industrie-Ethernet-Kommunikationsprotokollen unterstützt. Mit einer gut dokumentierten generischen API (Application Programming Interface) kann einfach von einem Applikationsprozessor auf die Protokollbibliothek zugegriffen werden, um über eine schlanke SPI-Modulschnittstelle Echtzeit-Netzwerkdaten mit der Anwenderapplikation auszutauschen.
Basierend auf einer RIN32M3EC CPU in Kombination mit der GOAL Technologie von PORT bietet dieses SoM PROFINET, EtherNetIP, EtherCAT on Board. Verbinden Sie sich einfach über den SPI Ihres Host-Controllers – und schon sind Ihre Anwendungen multiprotokollfähig.
Die generische API ist eine Abstraktionsplattform für die Echtzeitkommunikation und bietet skalierbare Multiprotokolllösungen wie PROFINET RT, EtherNetIP und EtherCAT. Der externe Anwendungsprozessor hat die volle Kontrolle über die Protokollstacks, die auf der Modul-CPU ausgeführt werden, ohne die Echtzeitkommunikation der Module zu stören oder die CPU-Leistung an den Host-Prozessor zu verschwenden.
Die derzeit verfügbaren Industrial-Ethernet-Protokolle PROFINET RT, EtherNetIP, EtherCAT-Implementierungen entsprechen den neuesten Spezifikations-Releases. Eine umfangreiche Werkzeugkette aus Evaluation Boards (Modul und Applikationsprozessor), API-Quellcode und Host-Applikationsbeispielen inklusive umfangreicher Dokumentation macht die Integration in Ihre Ziel-Applikationsumgebung ganz einfach. All dies ermöglicht den Anwendern eine schlanke und unabhängige Anbindung an bestehende oder neue Anwendungen, Produkte und Netzwerke bei gleichzeitiger Beschleunigung der Markteinführungszeit.
Den beliebten Einplatinencoputer Raspberry PI in Netzwerke wie PROFINET, EtherNetIP und EtherCAT einbinden – kein Problem mit dem Raspberry PI Erweiterungsboard von port.
Der bereits integrierte SPI-LINUX Treiber ermöglicht eine sehr einfache Integration und Inbetriebnahme. Das Softwarepaket stellt außerdem hilfreiche Tools (wie das Management-Tool) zur Konfiguration und Integration bereit. Darüber hinaus steht optional ein Design-Tool zum Erstellen und Verwalten von Objektdateien zur Verfügung.
Wenn Sie das Produkt nach dem Kauf registrieren, erhalten Sie Updates und Upgrades für das integrierte Tool sowie die Stackes kostenlos. Wir informieren Sie automatisch. So sind Sie immer auf dem neuesten Stand. Die Zertifizierungen für PROFINET und EtherNetIP sollten daher kein großes Problem mehr darstellen.
Auf Basis des ARDUINO/PMOD-Boards gibt es auch die folgenden kompletten Evaluierungssysteme:
