Mit der neuen FU75xx-Familie präsentiert Fortior eine hochintegrierte Motorcontroller-Plattform für BLDC- und PMSM-Antriebe. Die Bausteine kombinieren eine moderne 32-bit RISC-V Architektur mit einem dedizierten Motion Engine Core (ME-Core) und ermöglichen dadurch hochdynamische Motorregelungen bei gleichzeitig reduziertem Entwicklungsaufwand. Dank der einheitlichen Plattformstrategie eignet sich die Familie für Anwendungen von Haushaltsgeräten über industrielle Antriebe bis hin zu Automotive-Nebenaggregaten.
Alle Derivate der FU75xx-Familie basieren auf derselben Mikrocontroller-Architektur, einer identischen Speicherstruktur sowie einer einheitlichen Motor-Control-Peripherie. Unterschiede bestehen im Wesentlichen in der Gate-Driver-Konfiguration, den unterstützten Spannungsbereichen, der Anzahl der IOs und den verfügbaren Schnittstellen. Dadurch kann eine gemeinsame Softwarebasis über die gesamte Produktfamilie hinweg genutzt werden und Portierungsaufwände zwischen verschiedenen Leistungsklassen entfallen weitgehend. Die Bausteine sind zudem nach UL60730-1 Class B zertifiziert.

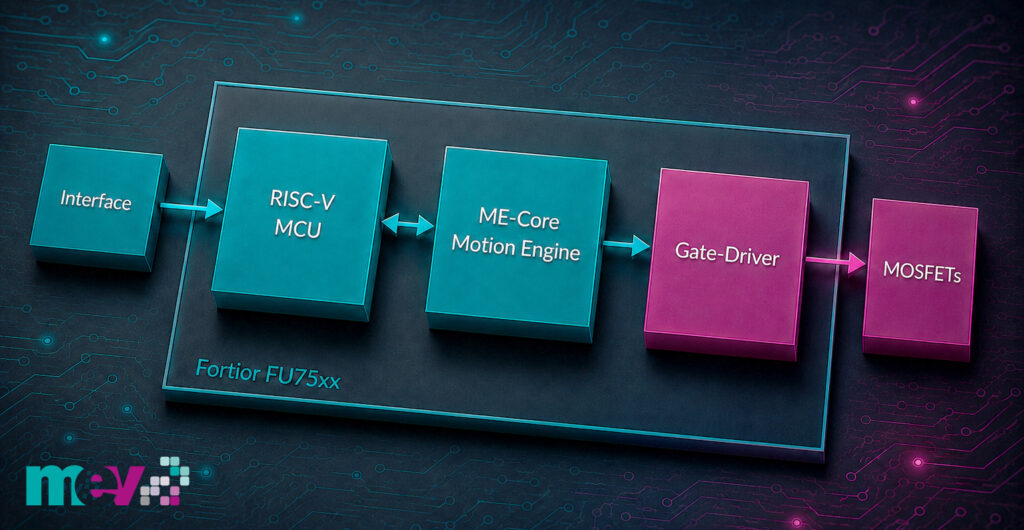

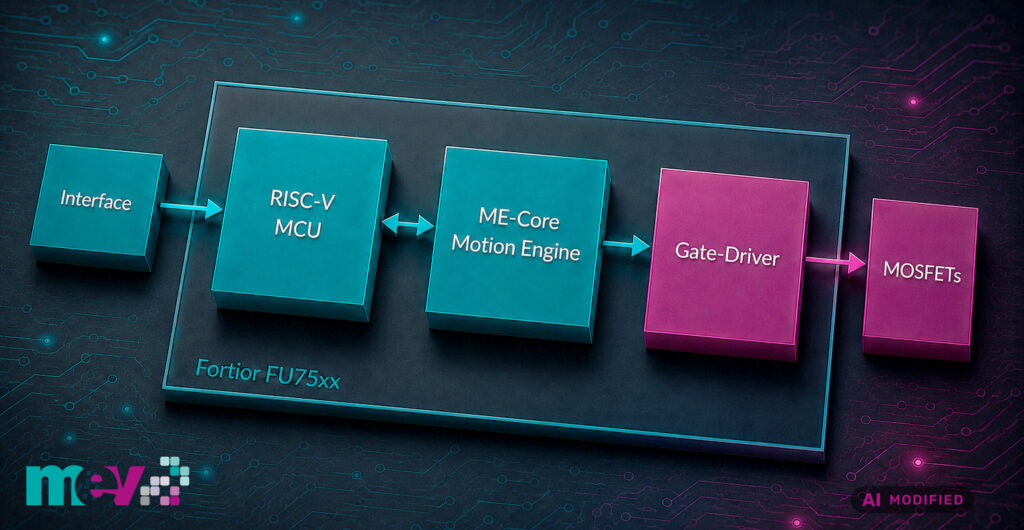

Herzstück der Architektur ist der integrierte Motion Engine Core (ME-Core), der die feldorientierte Motorregelung (FOC) hardwarebeschleunigt ausführt. Dadurch werden Regelzyklen bis 5 µs, PWM-Frequenzen bis 120 kHz sowie Motordrehzahlen bis 200.000 U/min unterstützt. Gleichzeitig ermöglicht die Plattform den sicheren Betrieb niederinduktiver Motoren mit hohen Anforderungen an Dynamik und Stromregelung.
Eine besondere Stärke der FU75xx-Familie ist die sensorlose Kommutierung. High Frequency Injection (HFI) und ein Low-Speed-Observer ermöglichen einen sicheren sensorlosen Anlauf auch aus dem Stillstand unter Last. Durch den modular aufgebauten ME-Core lassen sich darüber hinaus einzelne Regelungsfunktionen durch eigene Algorithmen ersetzen, ohne auf die Hardwarebeschleunigung verzichten zu müssen.
Je nach Derivat lassen sich ein oder zwei Motoren ansteuern. Verfügbar sind Varianten ohne integrierten Gate-Driver sowie mit einem oder zwei Gate-Treibern für unterschiedliche Spannungsklassen. Alternativ können externe Gate-Treiber über PWM-Ausgänge angesteuert werden. Dadurch eignet sich die Plattform für ein breites Anwendungsspektrum – von Pumpen, Lüftern, Robotik und Servoantrieben über Haushaltsgeräte bis hin zu Elektrowerkzeugen. Ergänzt wird die Familie inzwischen durch Automotive-Derivate mit AEC-Q100 Grade 1 Qualifizierung für elektrisch angetriebene Fahrzeug-Nebenaggregate.
Mit der kostenlosen Entwicklungsumgebung FTM32ForgeIDE, umfangreichen Evaluationsboards und einem praxisnahen Applikationssupport unterstützt Fortior den schnellen Einstieg in neue Motorsteuerungsprojekte. Auf Wunsch übernimmt Fortior sogar die Charakterisierung der Kundenmotoren und liefert Evaluationsboard mit bereits optimierten Motorparametern für eine schnelle Inbetriebnahme.
„Mit der FU75xx-Familie von Fortior wird Motorregelung nicht nur leistungsfähiger, sondern vor allem deutlich zugänglicher. Die Kombination aus RISC-V Architektur, Motion Engine und einem außergewöhnlich praxisnahen Support-Konzept reduziert die Entwicklungszeit erheblich und ermöglicht es Entwicklern, sich auf die Applikation statt auf die Basisregelung zu konzentrieren.“
Guido Gandolfo, Product Line Manager Motion Control, MEV Elektronik Service GmbH
| Artikel-Nr. | MCU | AEC-Q100 | Motoren (max.) | Treiber-Ausgang | Gate-Treiber |
| FU7512 | RISC-V | – | 2 | 2× PWM | – |
| FU7512Q1 | RISC-V | ✅ | 2 | 2× PWM | – |
| FU7541 | RISC-V | – | 2 | – | 2× 3P3N 28V |
| FU7561 | RISC-V | – | 2 | 1× PWM | 1× 6N 120V |
| FU7562Q | RISC-V | – | 2 | 1× PWM | 1× 6N 625V |
| FU7562L | RISC-V | – | 1 | – | 1× 6N 625V |
| FU7564Q1 | RISC-V | ✅ | 2 | 1× PWM | 1× 6N 40V |
| FU7565Q1 | RISC-V | ✅ | 1 | – | 1× 6N 80V |
| FU7571 | RISC-V | – | 2 | – | 2× 6N 120V |
| FU7574Q1 | RISC-V | ✅ | 2 | – | 2× 6N 40V |
Mit der FU75xx-Familie bietet Fortior eine durchgängige Motorcontroller-Plattform, die hohe Rechenleistung, leistungsfähige Motorregelungsalgorithmen und eine flexible Hardwarearchitektur in einer gemeinsamen Entwicklungsumgebung vereint. Von kostengünstigen Consumer-Geräten über industrielle Antriebslösungen bis hin zu AEC-Q100 qualifizierten Automotive-Anwendungen profitieren Entwickler von einer einheitlichen Softwarebasis, hoher Skalierbarkeit und einem praxisnahen Entwicklungs-Ökosystem. Dadurch lassen sich Entwicklungszeiten verkürzen und gleichzeitig leistungsfähige sowie wirtschaftliche Motorsteuerungslösungen realisieren.
Die Datenblätter finden Sie auf den einzelnen Produktseiten.
Um auf die jeweilige Produktseite zu gelangen, klicken Sie bitte auf die Artikel-Nr. in der Tabelle.
Wenn Sie mehr über dieMotorcontroller-Familie FU75xx von Fortior erfahren möchten, kontaktieren Sie bitte:
Guido Gandolfo
Product Line Manager
Motion Control
+49 5424 2340-57
ggandolfo@mev-elektronik.com
