MEV Elektronik erweitert das Fortior-Portfolio um drei Familien von 3-Phasen-Gate-Treibern für Motoranwendungen mit externen MOSFET- beziehungsweise IGBT-Leistungsstufen. Mit den Baureihen FD6187, FD6288 und FD6636 stehen Lösungen für maximale Betriebsspannungen von 180 V bis 600 V zur Verfügung.
Die Gate-Treiber integrieren jeweils drei unabhängige Halbbrückentreiber und stellen damit die sechs High- und Low-Side-Gate-Signale für eine dreiphasige Leistungsstufe bereit. Je nach Spannungsklasse und Anwendung unterscheiden sich die Bausteine insbesondere hinsichtlich Gate-Treiberstrom, Versorgungsspannung und integrierten Schutzfunktionen.
Der FD6187 eignet sich für 3-Phasen-MOSFET-Endstufen mit Betriebsspannungen bis 180 V. Mit einem Gate-Treiberstrom von ±0,8 A und einer Versorgungsspannung von 5 bis 22 V lässt sich der Baustein direkt mit 3,3-V- oder 5-V-Logik ansteuern.
Integrierte Funktionen wie Undervoltage Lockout (UVLO), Cross-Conduction Prevention, Deadtime und Eingangsfilter unterstützen einen robusten Betrieb der Leistungsstufe. Mit dem FD6189 steht zusätzlich eine Variante für Anwendungen bis 140 V zur Verfügung
Für höhere Leistungen bietet Fortior die FD6288-Familie mit einer maximalen Betriebsspannung von 250 V und einem Gate-Treiberstrom von +1,5 A/-1,8 A. Der Baustein arbeitet mit einer Versorgungsspannung von 5 bis 20 V und verfügt über VCC- und VBS-UVLO, Shoot-Through-Schutz, 200 ns Deadtime sowie eine integrierte Eingangsfilterung.
Der FD6288 ist sowohl im TSSOP20- als auch im kompakten QFN24-Gehäuse erhältlich. Mit dem FD6288Q1 steht zudem eine Automotive-Variante zur Verfügung. Der eng verwandte FD6287 ergänzt die Familie als weitere 250-V-Ausführung.
Der FD6636 erweitert das Portfolio bis in die 600-V-Klasse. Der 3-Phasen-Gate-Treiber ist für externe MOSFET- und IGBT-Leistungsstufen ausgelegt und liefert einen Gate-Treiberstrom von +0,21 A/-0,36 A.
Neben UVLO, Cross-Conduction Prevention, Deadtime und Eingangsfilter verfügt der FD6636 über eine integrierte Überstromschutzfunktion sowie einen Enable-Eingang zur zentralen Abschaltung der sechs Gate-Ausgänge.
Mit den drei Gate-Driver-Familien deckt Fortior damit ein breites Spektrum dreiphasiger Motoranwendungen ab. Entwickler können die Leistungsstufe passend zu Spannung, Strom und eingesetzten Leistungshalbleitern individuell dimensionieren und gleichzeitig auf speziell für Motor-Control-Anwendungen ausgelegte Gate-Treiber zurückgreifen.
Wenn Sie mehr über die 3-Phasen-Gate-Treiber von Fortior wissen möchten, kontaktieren Sie bitte:
Guido Gandolfo
Product Line Manager
Motion Control
+49 5424 2340-57
ggandolfo@mev-elektronik.com

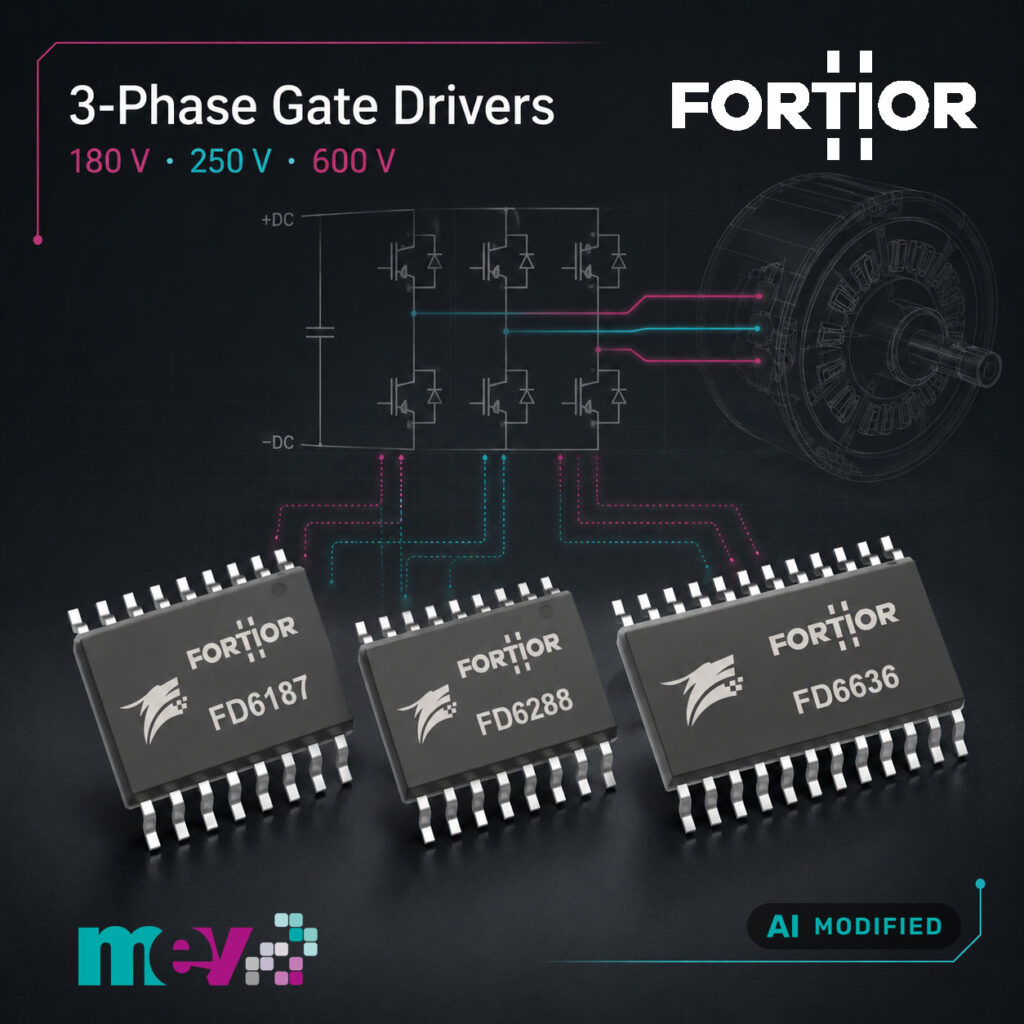

Hinweis: Das Bild wurde mit Hilfe von KI modifiziert.
