16-Bit-Hall-Magnetwinkelsensor-ICs mit automatischer nichtlinearer Kalibrierung (ANLC) und geringem Fehler.

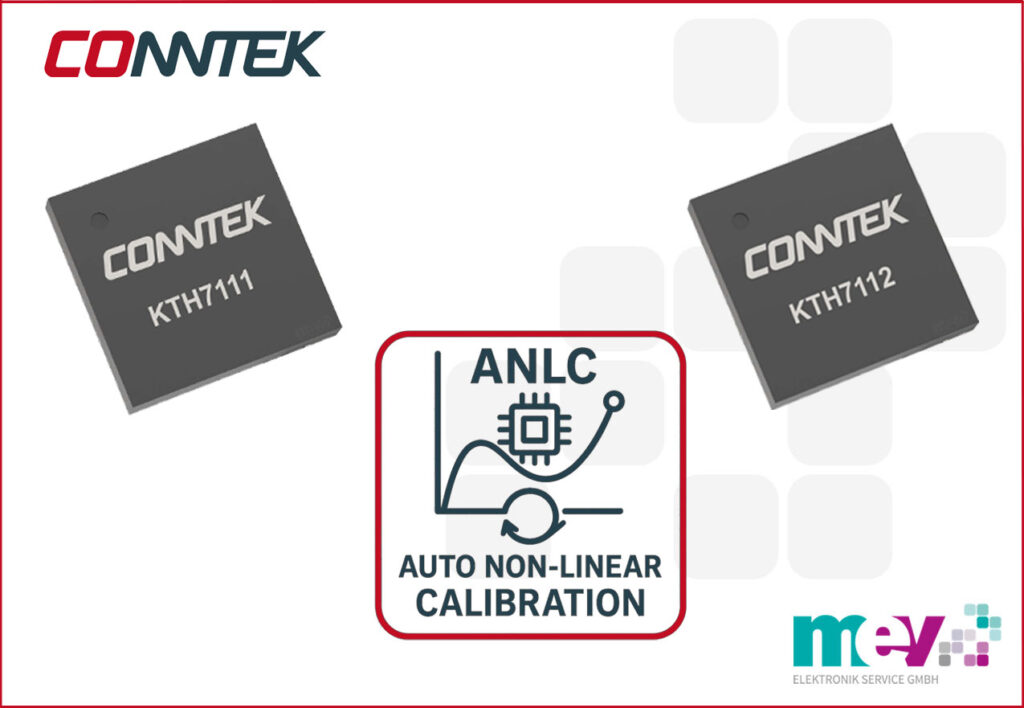

MEV stellt die Conntek KTH7111 und KTH7112 Encoder-ICs vor. Beide Bausteine ​​setzen neue Maßstäbe in puncto Präzision und Integrationsfreundlichkeit dank der patentierten ANLC-Technologie. Diese kompensiert automatisch Montage- und Magnetabweichungen und sorgt so für eine außergewöhnlich hohe Genauigkeit.

Präzision neu definiert: ANLC – Automatische nichtlineare Kalibrierung

Die ANLC-Funktion ist das Herzstück der neuen Encoder-Generation von Conntek. Während herkömmliche magnetische Winkelsensoren externe Kalibrierungsverfahren oder hostseitige Berechnungen erfordern, führen KTH7111 und KTH7112 die Kompensation vollautomatisch im Sensor durch.

Der KTH7111 unterstützt die Off-Axis-Topologie, während KTH7112 für On-Axis-Anwendungen optimiert ist.

• Automatische Messung und Fehlerkorrektur: Das Modul erfasst 16 Messpunkte über eine komplette Umdrehung, ermittelt Abweichungen der magnetischen Feldlinie und berechnet intern die Kompensationsparameter.
• Keine externen Berechnungs- oder Firmware-Routinen erforderlich: Die gesamte Analyse und Speicherung erfolgt auf dem Chip.
• Hervorragende Genauigkeit nach der Kalibrierung mit INL < ±0,1° (KTH7112) und INL < ±0,2° (KTH7111).
• Kalibrierungsstatusanzeige über PWM-Signal (50 % = Kalibrierung, hoch = erfolgreich, niedrig = fehlgeschlagener Versuch).

Dadurch wird die Installation magnetischer Encodersysteme deutlich einfacher, robuster und präziser – auch bei mechanischen Toleranzen oder Off-Axis-Anwendungen.

Weitere Highlights

• Extrem geringes Ausgangsrauschen (0,015° rms)
• ABZ-Inkrementalausgang mit bis zu 16.384 Schritten/Umdrehung
• UVW-Kommutierung für 1–32 Polpaare (BLDC-kompatibel)
• Konfigurierbare PWM-Frequenz (120 Hz – 3,8 kHz)
• Flexible Schnittstellenkonfiguration über SPI und MODE-Pins
• Kompatibilität mit On- und Off-Axis-Magneten

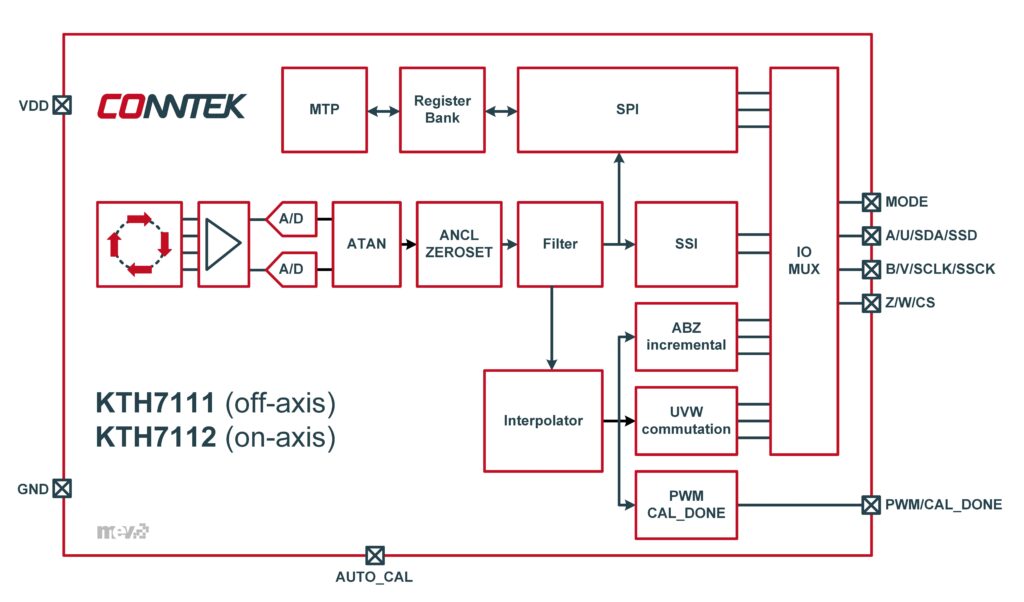

KTH7111 & KTH7112 Block Diagram

Vorteile für Systemdesigner

Dank der integrierten ANLC-Funktion vereinfachen beide Encoder die Produktions- und Kalibrierungsabläufe erheblich und verbessern gleichzeitig die Genauigkeit und Robustheit.

• Automatische und präzise Ausrichtungskompensation
• Keine externe Kalibrierungshardware oder -software erforderlich
• Reduzierte Anforderungen an die Montagetoleranz und geringere Fertigungskosten
• Konstante Genauigkeit bei Temperatur, Spannung und Alterung
• Optimiert für Motorsteuerung und Roboteranwendungen

Experteneinblick

“Mit ANLC bringt Conntek echte Intelligenz in die Hall-Magnet-Sensorik“, erklärt Guido Gandolfo, Product Line Manager bei MEV. “Mit KTH7111 und KTH7112 sind keine externe Kalibrierungshardware oder komplexe Softwareroutinen mehr erforderlich – der Sensor kalibriert sich einfach selbst. Dies verbessert nicht nur die Präzision, sondern spart unseren Kunden auch wertvolle Entwicklungs- und Produktionszeit.“

MEV – Ihr Partner für Conntek Sensortechnologien

Als autorisierter Distributor von Conntek / KTsense Microelectronics bietet die MEV Elektronik Service GmbH umfassenden Support für die neuen Sensoren der KTH711x-Serie, einschließlich:

• Muster und Evaluierungsboards
• Anwendungs- und Design-In-Support
• Anleitung zur Motorsteuerung, Encoder-Integration und Kalibrierung
• Zuverlässige Logistik und technische Unterstützung für Serienprojekte

Verfügbarkeit & Ausblick

Die neuen Conntek KTH7111 und KTH7112 sowie die dazugehörigen Evaluation Kits sind ab sofort bei MEV erhältlich.

Die Bausteine KTH7111 und KTH7112 werden auf der Embedded World Messe in Nürnberg (10. bis 12. März 2026) am MEV-Stand 153 in Halle 3 präsentiert. Gerne können Sie vorab einen Termin buchen.

Über Conntek / KTsense Microelectronics

Conntek (eine Marke von KTsense Microelectronics, Quanzhou, China) entwickelt leistungsstarke magnetische Positionssensoren und Encoder-ICs für Industrie- und Automobilanwendungen. Durch die Kombination fortschrittlichen analogen Frontend-Designs mit digitaler Signalverarbeitung und innovativen Kalibrierungsalgorithmen bietet Conntek präzise, ​​zuverlässige und einfach zu integrierende magnetische Sensorlösungen für moderne Bewegungssteuerungssysteme.

Downloads & Links

KTH7111 datasheet (PDF)

KTH7112 datasheet (PDF)
