Lüfterlose 750W-Schaltnetzteile mit besonders schmalem Lochblech-Gehäuse

Serie LMF750-23BxxUH

Lüfterlos und teilweise vergossen eignen sich die Netzteile LMF750-23BxxUH auch für besonders raue Einsatzbedingungen in den Bereichen Industrie, Kommunikation, Beleuchtung, Sicherheit und Smart Home.

Die Netzteile der neuen Serie LMF750-23BxxUH sind ausgelegt für Ausgangsleistungen bis 750W und weite Eingangsspannungsbereiche von 85-305 VAC oder 120-430 VDC. Sie verfügen über eine aktive Leistungsfaktorkorrektur (PFC) und liefern je nach Version eine Ausgangsspannungvon 12V, 24V, 36V oder 48V. Lüfterlos und teilweise vergossen eignen sie sich auch für besonders raue Einsatzbedingungen mit hohenStaubbelastungen und Luftfeuchten. Das für eine Schraubmontage vorgesehene, hochkompakte Lochblechgehäuse hat eine Breite von nur 100mm und erreicht eine Leistungsdichte von 12 W/in³.

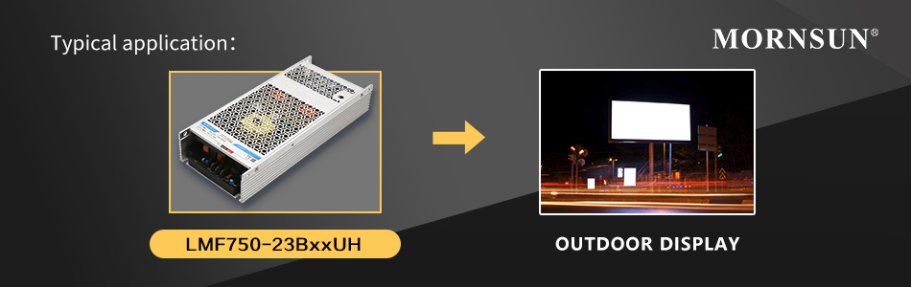

PFC-Schaltnetzteil LMF750-23BxxUH

Die neuen Stromversorgungen erfüllen die Anforderungen der Sicherheitsnormen EN 62368, EN 61558 und EN 60335, bleiben mit ihrenStöraussendungen unter den Grenzen von EN 55032, Klasse B und EN 61000-3-2, Klasse A und erreichen hohe Störfestigkeiten gemäß EN61000-4 und EN61000-6-2. Die Isolation zwischen dem Eingangs- und dem Ausgangskreis ist ausgelegt für Belastungen bis 4.000 VAC. Funktionen zum Schutz vor Kurzschluss, Überstrom, Überspannung und Übertemperatur und eine Mean Time Between Failures (MTBF) über 300.000 Stunden gewährleisten einen sicheren und zuverlässigen Betrieb.

Anwendungsbereiche

Die Schaltnetzteile der Serie LMF750-23BxxUH eignen sich als Stromversorgungen für Anlagen und Geräte mit höheren Leistungsbedarfen in denBereichen Industrie, Kommunikation, Beleuchtung, Sicherheit und Smart Home.

Sicherer und zuverlässiger Betrieb (305RAC Feature)

Unter dem Label “305RAC“ (RAC: Reliable under All Conditions) bietet Mornsun AC/DC-Wandler für Eingangsspannungen bis 305 VAC miterstklassigen elektrischen und klimatischen Eigenschaften, die sich auch für besonders raue Einsatzumgebungen eignen. Für die Serie LMF750-23BxxUH gilt:

• weiter Eingangsspannungsbereich von 85 VAC bis 305 VAC
• sicherer Betrieb auch bei stärkeren Spannungsschwankungen
• einsetzbar in Höhen bis 5.000 Meter
• weiter Temperaturbereich von -40°C bis +85°C
• Kühlung durch freie Konvektion (ohne Lüfter)
• anspruchsvolle Tests für bestimmte elektrische und klimatische Parameter
• EM-Störaussendungen (EN55032): Geräteklasse B
• EM-Störaussendungen (EN61000-3-2): Geräteklasse A
• EM-Störfestigkeiten (EN61000-4-x): Prüfklassen 3 und 4
• EM-Störfestigkeiten (EN61000-6-2): hohe Prüfpegel
• MTBF (MIL-HDBK-217F@25°C) über 300.000 Stunden

Weite Eingangsspannungsbereiche, leistungsfähige Isolation

• Betrieb wahlweise mit Wechsel- oder Gleichspannung
• Wechselspannung 85-305 VAC, Gleichspannung 120-430 VDC
• geeignet für viele Versorgungen (z.B. 115V, 230V, 277V)
• Isolation (I/O): Spannungen bis 4 kVAC, Leckströme <0,5mA (277 VAC)

Konform mit wichtigen Sicherheitsnormen

• EN 62368 (elektronische Geräte, Schutzklasse I)
• EN 61558 (Stromversorgungen)
• EN 60335 (Weiße Ware)

Kompaktes Lochblech-Gehäuse

• Abmessungen nur 237,0 x 100,0 x 41,0 mm
• Leistungsdichte bis 12 W/in³
• Komponenten teilweise vergossen

Weitere Eigenschaften

• aktive Leistungsfaktorkorrektur (PFC)
• Leistungsfaktor bei 230 VAC 0,95 (min.)
• Wirkungsgrade bis 96%
• Versionen mit Ausgangsspannungen von 12V, 24V, 36V und 48V
• Schutz vor Kurzschluss, Überstrom, Überspannung und Übertemperatur
• Ausgangsstrom bis 150% für 1 Sekunde
• Gewährleistung 3 Jahre (Betrieb bei ungestörter Luftkühlung, max. +70°C/2000m)
• Gewährleistung 5 Jahre (Betrieb bei ungestörter Luftkühlung, max. +50°C/5000m)
• CE-Kennzeichnung (in Vorbereitung)

Spezielle Ausstattungen

• Abgleich der Ausgangsspannung (Potentiometer ADJ)
• LED-Betriebsanzeige
