Weite Eingangsspannungsbereiche, eine hohe Zuverlässigkeit und geringe Abmessungen kennzeichnen die AC/DC-Wandler der neuen SerienLD40-23BxxR2 und LD60-23BxxR2.

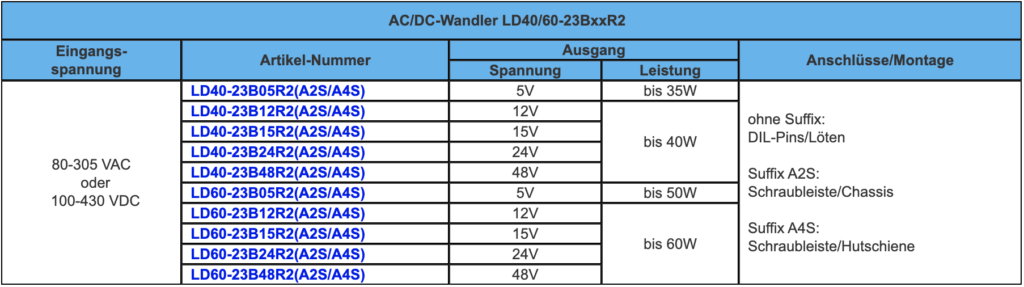

Mit den kürzlich vorgestellten AC/DC-Wandlern LD40-23BxxR2 und LD60-BxxR2 für Ausgangsleistungen bis 40W bzw. bis 60W gibt es nunmehrneun Leistungsklassen von 3W bis 90W in der kostengünstigen Netzteil-Baureihe LD. Die kompakten neuen Wandler sind um bis zu 32% kleinerals vergleichbare Vorgängerprodukte und unterstützen je nach Version die Montage auf einer Leiterkarte, auf einem Chassis oder an einerTragschiene. Sie sind ausgelegt für Eingangsspannungen von 80-305 VAC oder 100-430 VDC und verfügen über einen Ausgang für eine Spannung von 5V, 12V, 15V, 24V oder 48V.
Die Isolation hat eine Spannungsfestigkeit von 4,2 kVAC und für die Einsatztemperatur sind -40°C bis +85°C zugelassen. Die neuen Moduleerfüllen die Anforderungen der Sicherheitsnormen EN 62368 (elektronische Geräte), EN 61558 (Stromversorgungen) und EN 60335 (WeißeWare), ihre Störaussendungen bleiben auch ohne externe Beschaltung unter den Grenzen von Klasse B der EMV-Norm EN 55032.Schutzmechanismen vor Überstrom, Kurzschluss und Überspannung und eine MTBF (Mean Time Between Failures) über 500.000 Stundensorgen für einen sicheren und zuverlässigen Betrieb. Die erstklassige Spezifikation wird abgerundet durch Wirkungsgrade bis 91% undLeistungsaufnahmen im Leerlauf unter 0,55W.
Anwendungsbereiche

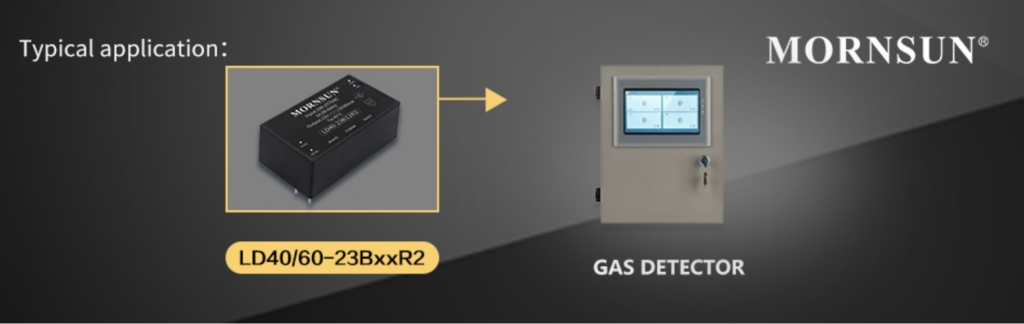

Die Stromversorgungen der Serien LD40-23BxxR2 und LD60-23BxxR2 können für eine Vielzahl von Geräten in den Bereichen Industrie, Labor,Werkstatt und Haushalt verwendet werden.
Sicherer und zuverlässiger Betrieb (305RAC Feature)
Unter dem Label “305RAC“ (RAC: Reliable under All Conditions) bietet Mornsun AC/DC-Wandler für Eingangsspannungen bis 305 VAC miterstklassigen elektrischen und klimatischen Eigenschaften, die sich auch für besonders raue Einsatzumgebungen eignen. Für die Serien LD40/60-23BxxR2 gilt:
– weiter Eingangsspannungsbereich von 85 VAC bis 305 VAC
– sicherer Betrieb auch bei stärkeren Spannungsschwankungen
– MTBF (MIL-HDBK-217F@25°C) über 500.000 Stunden
– weiter Temperaturbereich von -40°C bis +85°C
– einsetzbar in Höhen bis 5.000 Meter
– anspruchsvolle Tests für bestimmte elektrische und klimatische Parameter
– EM-Störaussendungen (EN55032): Geräteklasse B (ohne Beschaltung)
– EM-Störfestigkeiten (EN61000-4-x): Prüfklassen 3 und 4 (ohne Beschaltung)
– EM-Störfestigkeit (Surge): ±2kV/±4kV (Line-to-Line/Ground, mit Beschaltung)
Weite Eingangsspannungsbereiche, leistungsfähige Isolation
– Betrieb wahlweise mit Wechsel- oder Gleichspannung
– Wechselspannung 85-305 VAC, Gleichspannung 100-430 VDC
– geeignet für viele Versorgungen (z.B. 115V, 230V, 277V)
– Überspannungskategorie (OVC): III
– Art der Isolation (I/O): verstärkte Isolation (reinforced insulation)
– Güte der Isolation (I/O): Spannungen bis 4,2 kVAC, Leckströme unter 0,25mA
Konform mit wichtigen Sicherheitsnormen
– EN 62368 (elektronische Geräte, Schutzklasse II)
– EN 60335 (Weiße Ware)
– EN 61558 (Stromversorgungen)
– EN 62477 (Leistungshalbleiter, 5000m)

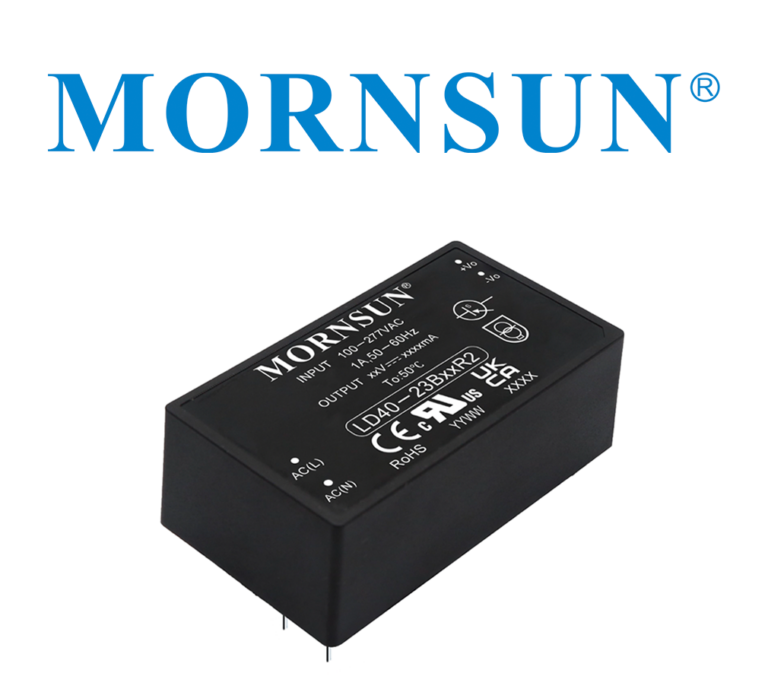

Kompakte Gehäuse mit hoher Schutzwirkung
– vollständig gekapselte Kunststoffgehäuse gemäß UL94V-0
– Abmessungen nur 69,5 x 39,0 x 24,0 mm (40W-Version für DIL-Montage)
– Abmessungen nur 70,0 x 48,0 x 27,0 mm (60W-Version für DIL-Montage)
– Versionen für Chassis- und Hutschienen-Montage verfügbar
– Leistungsdichte bis 10,8 W/in³
Weitere Eigenschaften
– Wirkungsgrade (bei 230 VAC, typ.) bis 91%
– Leistungsaufnahme im Leerlauf (bei 230 VAC) unter 0,55W
– Ausgang geschützt vor Überstrom, Kurzschluss und Überspannung
– CE-Kennzeichnung
