High-End-Netzteile für die Hutschiene

Die Schaltnetzteile der neuen Hutschienen-Baureihe LIHF verfügen über eine erweiterte elektrische Spezifikation, besondere Ausstattungen, eine hohe Zuverlässigkeit und eine mehrfach geprüfte Qualität.

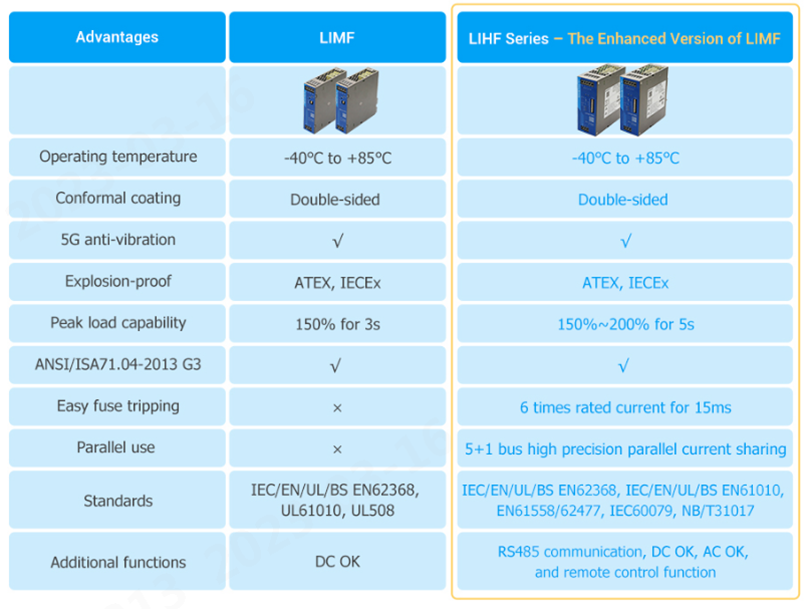

Zur Baureihe LIHF gehören High-End-Schaltnetzteile für die Hutschiene mit besonderen Ausstattungen und Spezifikationen: Fernbedienungsanschluss, RS-485-Schnittstelle, N+1-Parallelredundanz für bis zu 6 Geräte und Überstromfähigkeit für bis zu 5s. Die neuen Serien LIHF240-23Bxx und LIHF480-23Bxx haben weite Eingangsspannungsbereiche von 85-277 VAC oder 120-390 VDC und liefern bei Leistungen von 240W bzw. 480W jeweils Ausgangsspannungen von 24V und 48V. Sie verfügen über geprüfte Belastbarkeiten gegenüber Vibrationen, Feuchtigkeit, Luftschadstoffen und Salznebel und mit einer mittleren Betriebsdauer zwischen zwei Ausfällen (MTBF) von über 702.000 Std. auch über eine besonders hohe Zuverlässigkeit.

Weitere Eigenschaften sind eine auf 4.000 VAC ausgelegte Isolation, Leistungsfaktoren über 0,95, Wirkungsgrade bis 95% sowie der Schutz des Ausgangs vor Überstrom, Kurzschluss und Überspannung und des gesamten Gerätes vor Übertemperatur. Die ausgereifte thermische Konstruktion ermöglicht einen lüfterlosen Betrieb bei Temperaturen von -40°C bis +85°C und Volllast bis +60°C. Die elektromagnetische Verträglichkeit erfüllt hohe Anforderungen der Basisnormen EN 55032 und EN 61000-4 sowie weiterer branchenspezifischer Normen, z.B. für Windenergieanlagen, Kraftwerke und Schienenfahrzeuge.

Anwendungsbereiche

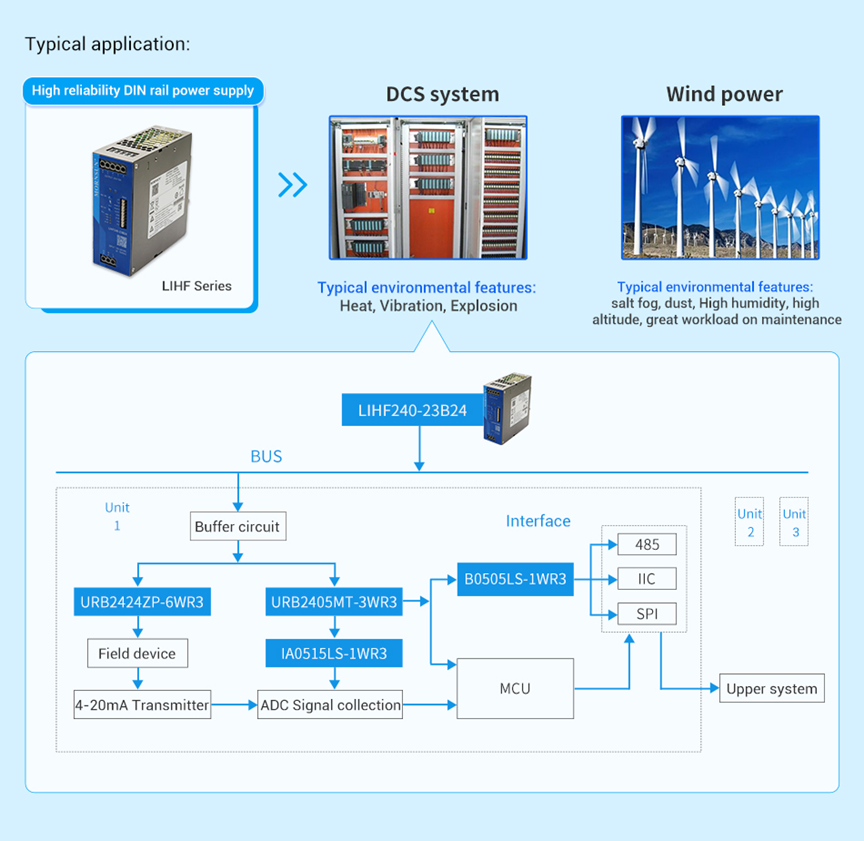

Die Schaltnetzteile der Serien LIHF240-23Bxx und LIHF480-23Bxx eignen sich für den Einsatz in Geräten und Anlagen mit hohen Anforderungen an die Zuverlässigkeit und die Betriebssicherheit, z.B. in den Bereichen Industrie, Erneuerbare Energien, Marine und Schienenfahrzeuge.

Die neuen Netzteile sind ausgelegt für Montageorte mit freier Konvektion. Vor einer Verwendung in geschlossenen Gehäusen oder Schränken sollte ein FAE von Mornsun konsultiert werden.

Weite Eingangsspannungsbereiche, leistungsfähige Isolation

– Betrieb wahlweise mit Wechsel- oder Gleichspannung

– Wechselspannung 85-277 VAC, Gleichspannung 120-390 VDC

– geeignet für unterschiedliche Versorgungen (z.B. 115V, 230V)

– aktive Leistungsfaktorkorrektur (PFC), Leistungsfaktor 0,95 (min., 230V)

– Isolation (I/O): Spannungen bis 4 kVAC

Kompaktes Metall-Gehäuse

– Abmessungen nur 125 x 130 x 50 mm (2,8 TE, LIHF240)

– Abmessungen nur 125 x 130 x 70 mm (3,9 TE, LIHF480)

Schutz vor Überstrom und Kurzschluss

– Überstrom bis 125%: dauerhaft zulässig (Raumtemperatur)

– Überstrom bis 150% (LIHF480): zulässig für 5s (Hiccup)

– Überstrom bis 200% (LIHF240): zulässig für 5s (Hiccup)

– Kurzschluss: Begrenzung auf 600% für 15ms (3x, Hiccup)

Weitere Eigenschaften

– Ausgangsspannung 24V oder 48V

– volle Ausgangsleistung bis 60°C

– Wirkungsgrade bis 95%

– Einsatztemperatur -40°C bis +85°C

– Kühlung durch freie Konvektion (ohne Lüfter)

– Schutz vor Überstrom und Kurzschluss (Ausgang)

– Schutz vor Unterspannung (Eingang) und Übertemperatur

– Sicherheit kompatibel mit EN62368 (Schutzklasse I)

– Sicherheit kompatibel mit EN61010 (elektrische Geräte)

– Sicherheit kompatibel mit EN61558 (Stromversorgungen)

– Explosionsschutz kompatibel mit ATEX-Gerätekategorie 3G

– Korrosionsfestigkeit kompatibel mit ANSI/ISA 71.04-2013 G3

– Schutz vor Salznebeln

– EM-Störaussendung kompatibel mit CISPR32/EN55032, Klasse B

– EM-Störaussendung kompatibel mit IEC/EN61000-3-2, Klassen A und D

– EM-Störaussendung kompatibel mit diversen weiteren Normen

– EM-Störfestigkeit kompatibel mit IEC/EN61000-4-x

– EM-Störfestigkeit kompatibel mit diversen weiteren Normen

– hohe Zuverlässigkeit, MTBF bis 702.000 Std.

– Leiterkarte beidseitig schutzlackiert

– einsetzbar in Höhen bis 5.000 m

– N+1-Parallelredundanz für bis zu 6 Netzteile

– RS-485-Kommunikation

– Funktionen DC OK, AC OK und Remote Control

– 5 Jahre Gewährleistung

– CE-Kennzeichnung (in Vorbereitung)
